Một bộ hồ sơ thiết kế căn hộ chung cư là tập hợp các bản vẽ, tài liệu kỹ thuật mô tả chi tiết về kiến trúc, kết cấu, điện nước, nội thất và các hạng mục khác của căn hộ. Đây là tài liệu quan trọng không thể thiếu trong quá trình thi công, hoàn thiện và sử dụng căn hộ. Hãy cùng L’amour Design tìm hiểu chi tiết hơn qua nội dung dưới đây nhé.
Mục lục
Các thành phần chính của hồ sơ thiết kế căn hộ chung cư
Hồ sơ thiết kế căn hộ chung cư đóng vai trò then chốt trong việc hiện thực hóa ý tưởng và yêu cầu của chủ nhà thành một không gian sống hoàn chỉnh. Nó không chỉ là bản vẽ kỹ thuật mà còn là cầu nối giữa các bên liên quan, đảm bảo quá trình thi công diễn ra suôn sẻ, đúng tiến độ và đạt chất lượng mong muốn.
Việc nắm vững các thành phần chính của hồ sơ thiết kế sẽ giúp chủ nhà chủ động hơn trong việc kiểm soát và đưa ra quyết định, đồng thời tránh được những sai sót không đáng có trong quá trình xây dựng và hoàn thiện căn hộ.
Đặc biệt, việc tìm hiểu nghiên cứu các mẫu thiết kế căn hộ chung cư 1 phòng ngủ đẹp hay các mẫu thiết kế căn hộ chung cư 2 phòng ngủ đẹp, việc hiểu rõ hồ sơ thiết kế sẽ giúp bạn hình dung và điều chỉnh cho phù hợp với không gian và nhu cầu sử dụng của gia đình mình.

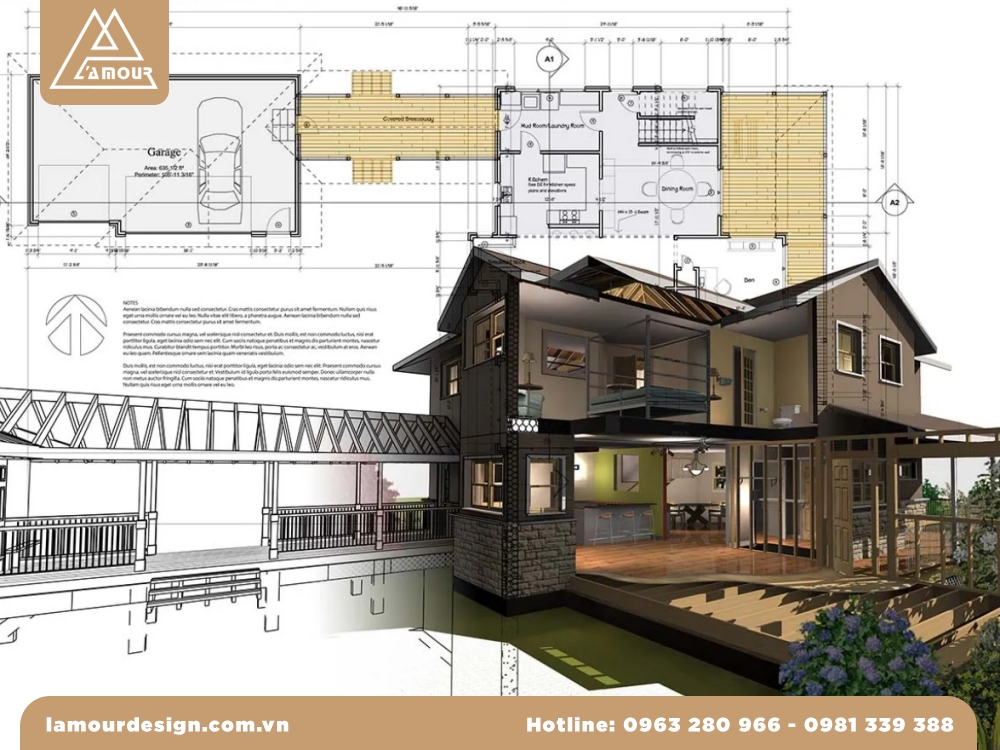

Bản vẽ kiến trúc
Bản vẽ kiến trúc là phần quan trọng nhất của hồ sơ thiết kế, thể hiện hình dáng tổng thể của căn hộ, cách bố trí các phòng, vị trí cửa, cửa sổ, tường, vách ngăn và các chi tiết khác liên quan đến kiến trúc. Thông qua bản vẽ này, người xem có thể hình dung được không gian và cách bố trí nội thất bên trong căn hộ.
Bản vẽ kiến trúc không chỉ đơn thuần là những đường nét kỹ thuật mà còn là sự thể hiện của phong cách thiết kế, gu thẩm mỹ và sự cân nhắc kỹ lưỡng về công năng sử dụng. Nó là kết quả của quá trình trao đổi, thảo luận giữa kiến trúc sư và chủ nhà, nhằm tạo ra một không gian sống vừa đẹp mắt, vừa tiện nghi và đáp ứng tối đa nhu cầu sinh hoạt của gia đình.
Đôi khi, những chi tiết nhỏ như vị trí đặt ổ cắm điện, công tắc đèn hay hướng mở của cửa cũng được thể hiện rõ ràng trên bản vẽ, cho thấy sự tỉ mỉ và chuyên nghiệp của người thiết kế.
Ngoài ra, bản vẽ kiến trúc còn bao gồm các mặt cắt, mặt đứng của căn hộ, giúp người xem hình dung rõ hơn về chiều cao, độ sâu và mối quan hệ giữa các không gian. Các chi tiết đặc biệt như ban công, sân thượng (nếu có) cũng được thể hiện chi tiết, bao gồm kích thước, vật liệu và cách thức thi công.
Nhìn chung, bản vẽ kiến trúc là một bức tranh toàn cảnh về căn hộ, giúp chủ nhà và các bên liên quan có thể hiểu rõ và hình dung được không gian sống tương lai của mình.
Bản vẽ kết cấu
Bản vẽ kết cấu thể hiện chi tiết về hệ thống chịu lực của căn hộ, bao gồm cột, dầm, sàn, tường chịu lực và móng (nếu có). Bản vẽ này rất quan trọng đối với kỹ sư xây dựng, giúp họ thi công đúng kỹ thuật, đảm bảo an toàn và độ bền vững cho công trình.
Bản vẽ kết cấu không chỉ đơn thuần là những con số và ký hiệu kỹ thuật mà còn là kết quả của quá trình tính toán, phân tích kỹ lưỡng của kỹ sư kết cấu. Họ phải xem xét đến nhiều yếu tố như tải trọng của công trình, đặc điểm địa chất của khu vực, điều kiện khí hậu và quy chuẩn xây dựng để đưa ra phương án kết cấu tối ưu.
Bản vẽ này thể hiện rõ kích thước, vật liệu và cách bố trí các cấu kiện chịu lực, đảm bảo rằng công trình có thể chịu được mọi tác động từ bên ngoài, từ gió bão đến động đất.
Một sai sót nhỏ trong bản vẽ kết cấu có thể dẫn đến những hậu quả nghiêm trọng, thậm chí gây sập đổ công trình. Do đó, việc kiểm tra, rà soát kỹ lưỡng bản vẽ này là vô cùng quan trọng.
Các kỹ sư xây dựng phải tuân thủ nghiêm ngặt các hướng dẫn trong bản vẽ, sử dụng đúng vật liệu và kỹ thuật thi công để đảm bảo an toàn cho công trình và những người sử dụng sau này. Bản vẽ kết cấu là nền tảng vững chắc cho mọi công trình xây dựng, là cơ sở để đảm bảo sự an toàn và bền vững của không gian sống.
Bản vẽ điện nước
Bản vẽ điện nước thể hiện sơ đồ hệ thống điện, nước của căn hộ, bao gồm vị trí ổ cắm, công tắc, đèn, đường ống nước, thiết bị vệ sinh và các thiết bị điện khác. Bản vẽ này giúp thợ điện, thợ nước lắp đặt đúng vị trí, đảm bảo an toàn và tiện lợi cho người sử dụng.
Bản vẽ điện nước không chỉ đơn thuần là sơ đồ bố trí các thiết bị mà còn là sự tính toán kỹ lưỡng về công suất tiêu thụ điện, lưu lượng nước sử dụng và các yêu cầu kỹ thuật khác. Các kỹ sư điện, nước phải đảm bảo rằng hệ thống điện, nước có thể đáp ứng đủ nhu cầu sinh hoạt của gia đình, đồng thời phải an toàn, tiết kiệm và thân thiện với môi trường.
Bản vẽ này thể hiện rõ đường đi của dây điện, ống nước, vị trí đặt các thiết bị bảo vệ như cầu dao, aptomat, van khóa nước. Các ký hiệu, chú thích trên bản vẽ phải rõ ràng, dễ hiểu để thợ điện, thợ nước có thể thi công một cách chính xác.
Việc lắp đặt hệ thống điện, nước đúng theo bản vẽ sẽ giúp tránh được các sự cố như chập điện, rò rỉ nước, đảm bảo an toàn cho người sử dụng và kéo dài tuổi thọ của các thiết bị. Bản vẽ điện nước là một phần không thể thiếu trong hồ sơ thiết kế, là cơ sở để xây dựng một hệ thống điện, nước an toàn, ổn định và tiện nghi cho căn hộ.
Bản vẽ nội thất
Bản vẽ nội thất thể hiện chi tiết về cách bố trí đồ đạc, vật dụng nội thất trong căn hộ, bao gồm kích thước, kiểu dáng, màu sắc và vật liệu của từng món đồ. Bản vẽ này giúp chủ nhà hình dung rõ hơn về không gian sống sau khi hoàn thiện, đồng thời giúp thợ thi công lắp đặt nội thất đúng theo thiết kế.
Bản vẽ nội thất không chỉ đơn thuần là bố trí đồ đạc mà còn là sự thể hiện của phong cách thiết kế, gu thẩm mỹ và cá tính của chủ nhà. Các kiến trúc sư, nhà thiết kế nội thất phải lắng nghe ý kiến, tìm hiểu nhu cầu của chủ nhà để đưa ra phương án bố trí nội thất phù hợp nhất.
Bản vẽ này thể hiện rõ vị trí đặt các món đồ nội thất như giường, tủ, bàn ghế, sofa, kệ tivi, đồng thời chỉ rõ kích thước, màu sắc, vật liệu của từng món.
Ngoài ra, bản vẽ nội thất còn bao gồm các chi tiết về ánh sáng, màu sắc, vật liệu trang trí, giúp tạo ra một không gian sống hài hòa, ấm cúng và tiện nghi. Các chi tiết đặc biệt như hệ thống đèn chiếu sáng, rèm cửa, tranh ảnh, cây xanh cũng được thể hiện rõ ràng trên bản vẽ, cho thấy sự tỉ mỉ và chuyên nghiệp của người thiết kế.
Bản vẽ nội thất là một công cụ hữu ích giúp chủ nhà hình dung và hiện thực hóa không gian sống mơ ước của mình, đồng thời giúp thợ thi công lắp đặt nội thất một cách chính xác và hiệu quả.
Mẫu hồ sơ thiết kế căn hộ chung cư phổ biến
Mỗi căn hộ chung cư có một đặc điểm riêng, đòi hỏi một hồ sơ thiết kế riêng biệt. Tuy nhiên, có một số mẫu hồ sơ thiết kế căn hộ chung cư phổ biến, thường được sử dụng làm cơ sở để điều chỉnh và tùy biến cho phù hợp với từng trường hợp cụ thể.
Những mẫu này thường dựa trên diện tích, số lượng phòng ngủ và phong cách thiết kế chủ đạo. Việc tham khảo và lựa chọn mẫu thiết kế căn hộ chung cư 3 phòng ngủ đẹp hay bất kỳ mẫu nào khác cần dựa trên sự cân nhắc kỹ lưỡng về nhu cầu sử dụng, khả năng tài chính và diện tích thực tế của căn hộ.
Hồ sơ thiết kế căn hộ studio
Căn hộ studio thường có diện tích nhỏ, không gian sinh hoạt được tích hợp trong một phòng duy nhất. Hồ sơ thiết kế cho căn hộ studio cần chú trọng đến việc tối ưu hóa không gian, sử dụng đồ nội thất đa năng và tạo cảm giác thông thoáng, rộng rãi.
Thiết kế cho căn hộ studio đòi hỏi sự sáng tạo và tỉ mỉ trong từng chi tiết. Các giải pháp lưu trữ thông minh như giường có ngăn kéo, tủ âm tường hay kệ treo tường được ưu tiên sử dụng để tiết kiệm diện tích. Màu sắc tươi sáng, vật liệu nhẹ nhàng và ánh sáng tự nhiên cũng đóng vai trò quan trọng trong việc tạo cảm giác rộng rãi, thoáng đãng cho căn hộ.
Bản vẽ kiến trúc, nội thất cần thể hiện rõ cách bố trí các khu vực chức năng như bếp, phòng khách, phòng ngủ, khu vực làm việc một cách hợp lý và khoa học. Các chi tiết nhỏ như vị trí đặt gương, đèn chiếu sáng cũng cần được cân nhắc kỹ lưỡng để tối ưu hóa không gian và tạo điểm nhấn cho căn hộ. Hồ sơ thiết kế căn hộ studio không chỉ là bản vẽ kỹ thuật mà còn là sự thể hiện của phong cách sống hiện đại, năng động và tối giản.
Hồ sơ thiết kế căn hộ 2 phòng ngủ
Căn hộ 2 phòng ngủ là lựa chọn phổ biến cho các gia đình nhỏ. Hồ sơ thiết kế cho căn hộ này cần đảm bảo sự tiện nghi, thoải mái cho các thành viên trong gia đình, đồng thời tối ưu hóa không gian sinh hoạt chung.
Thiết kế cho căn hộ 2 phòng ngủ cần chú trọng đến việc phân chia không gian hợp lý, tạo sự riêng tư cho mỗi thành viên trong gia đình. Phòng khách, bếp và phòng ăn thường được bố trí liên thông, tạo không gian sinh hoạt chung rộng rãi, thoáng đãng.
Phòng ngủ master được thiết kế riêng biệt, có phòng tắm riêng, đảm bảo sự thoải mái, riêng tư cho bố mẹ. Phòng ngủ thứ hai thường được sử dụng cho con cái hoặc khách, cần được thiết kế linh hoạt, có thể dễ dàng thay đổi chức năng khi cần thiết.
Bản vẽ kiến trúc, nội thất cần thể hiện rõ cách bố trí các khu vực chức năng, vị trí đặt đồ đạc, vật dụng nội thất một cách hợp lý và khoa học. Màu sắc, vật liệu và ánh sáng cũng đóng vai trò quan trọng trong việc tạo ra một không gian sống hài hòa, ấm cúng và tiện nghi.
Hồ sơ thiết kế căn hộ 2 phòng ngủ là sự kết hợp giữa yếu tố thẩm mỹ và công năng, đáp ứng tối đa nhu cầu sinh hoạt của gia đình.
Hồ sơ thiết kế căn hộ Duplex/Penthouse
Căn hộ Duplex/Penthouse thường có diện tích lớn, không gian thông tầng và tầm nhìn đẹp. Hồ sơ thiết kế cho căn hộ này cần khai thác tối đa lợi thế về không gian, ánh sáng và tầm nhìn, tạo ra một không gian sống sang trọng, đẳng cấp và độc đáo.
Thiết kế cho căn hộ Duplex/Penthouse đòi hỏi sự sáng tạo, tinh tế và chuyên nghiệp. Các kiến trúc sư, nhà thiết kế nội thất cần có kinh nghiệm và tầm nhìn để tạo ra một không gian sống độc đáo, phản ánh cá tính và đẳng cấp của chủ nhà. Không gian thông tầng thường được sử dụng để tạo điểm nhấn cho căn hộ, đồng thời kết nối các khu vực chức năng một cách hài hòa.
Bản vẽ kiến trúc, nội thất cần thể hiện rõ cách bố trí các khu vực chức năng, vị trí đặt đồ đạc, vật dụng nội thất một cách sang trọng, tinh tế và đẳng cấp. Vật liệu cao cấp, ánh sáng tự nhiên và tầm nhìn đẹp được khai thác triệt để để tạo ra một không gian sống lý tưởng. Hồ sơ thiết kế căn hộ Duplex/Penthouse không chỉ là bản vẽ kỹ thuật mà còn là sự thể hiện của phong cách sống thượng lưu, đẳng cấp và độc đáo.
Cách đọc và hiểu hồ sơ thiết kế căn hộ chung cư
Việc đọc và hiểu hồ sơ các mẫu thiết kế nội thất căn hộ chung cư đẹp là một kỹ năng cần thiết cho bất kỳ ai muốn tham gia vào quá trình xây dựng, sửa chữa hoặc cải tạo căn hộ của mình. Nó giúp bạn nắm bắt được thông tin quan trọng về kiến trúc, kết cấu, điện nước, nội thất và các hạng mục khác, từ đó có thể đưa ra những quyết định sáng suốt và kiểm soát tốt quá trình thi công.
Ký hiệu và chú thích
Hồ sơ thiết kế thường sử dụng nhiều ký hiệu và chú thích để mô tả các chi tiết kỹ thuật. Việc hiểu rõ các ký hiệu và chú thích này là rất quan trọng để đọc hiểu bản vẽ. Thông thường, mỗi loại bản vẽ (kiến trúc, kết cấu, điện nước, nội thất) sẽ có một bộ ký hiệu và chú thích riêng.
Các ký hiệu thường được sử dụng để biểu thị các loại vật liệu, thiết bị, cấu kiện xây dựng như tường gạch, cột bê tông, đường ống nước, ổ cắm điện, đèn chiếu sáng. Các chú thích thường cung cấp thông tin chi tiết về kích thước, số lượng, vật liệu và các yêu cầu kỹ thuật khác.
Để hiểu rõ các ký hiệu và chú thích, bạn có thể tham khảo bảng chú giải đi kèm trong hồ sơ thiết kế hoặc tìm kiếm thông tin trên internet. Ngoài ra, bạn cũng có thể hỏi trực tiếp kiến trúc sư, kỹ sư thiết kế để được giải thích rõ hơn. Việc nắm vững các ký hiệu và chú thích sẽ giúp bạn đọc hiểu bản vẽ một cách dễ dàng và chính xác hơn.
Tỷ lệ bản vẽ
Tỷ lệ bản vẽ là một yếu tố quan trọng cần lưu ý khi đọc hồ sơ thiết kế. Tỷ lệ bản vẽ cho biết mối quan hệ giữa kích thước trên bản vẽ và kích thước thực tế của công trình. Ví dụ, tỷ lệ 1:100 có nghĩa là 1cm trên bản vẽ tương ứng với 100cm (1 mét) trong thực tế.
Thông thường, hồ sơ thiết kế sử dụng nhiều tỷ lệ khác nhau cho các loại bản vẽ khác nhau. Bản vẽ tổng thể thường sử dụng tỷ lệ nhỏ (ví dụ: 1:200, 1:500) để thể hiện toàn bộ công trình trên một tờ giấy. Bản vẽ chi tiết thường sử dụng tỷ lệ lớn (ví dụ: 1:20, 1:50) để thể hiện rõ các chi tiết nhỏ.
Khi đọc bản vẽ, bạn cần chú ý đến tỷ lệ được ghi trên bản vẽ để có thể ước lượng được kích thước thực tế của các chi tiết. Nếu không chú ý đến tỷ lệ, bạn có thể hiểu sai về kích thước và hình dạng của công trình.
Mặt bằng, mặt cắt, mặt đứng
Hồ sơ thiết kế sử dụng các loại hình chiếu khác nhau để thể hiện các khía cạnh khác nhau của công trình. Mặt bằng là hình chiếu bằng của công trình, thể hiện cách bố trí các phòng, cửa, tường và các chi tiết khác trên một mặt phẳng ngang.
Mặt cắt là hình chiếu đứng của công trình, thể hiện cấu trúc bên trong của công trình, bao gồm các tầng, sàn, mái và các chi tiết kết cấu. Mặt đứng là hình chiếu đứng của mặt ngoài công trình, thể hiện hình dáng, kích thước và vật liệu của mặt tiền công trình.
Khi đọc hồ sơ thiết kế, bạn cần xem xét cả mặt bằng, mặt cắt và mặt đứng để có thể hình dung được không gian ba chiều của công trình. Mặt bằng cho bạn biết cách bố trí các phòng, mặt cắt cho bạn biết cấu trúc bên trong và mặt đứng cho bạn biết hình dáng bên ngoài của công trình. Kết hợp các loại hình chiếu này, bạn có thể hiểu rõ về không gian và cấu trúc của công trình.
